A1 / AIR FLOW · VENTILATION MAP

환풍기

AIR FLOW / VENTILATION MAP

환풍기 교체는 기존 설치 구멍 규격과 덕트 연결 상태를 먼저 확인하고, 같은 규격이면 본체만 교체합니다. 소음·진동은 모터와 날개 오염이, 냄새 역류는 덕트와 역류 방지 장치가 원인인 경우가 많습니다.

목재 천장에 원형 환풍기를 신설한 시공 후 사진
A1-1 AFTER
유리벽에 환풍기 설치를 완료한 시공 후 사진
A1-2 AFTER
A2

현장 사진으로 보는 배기구 마감

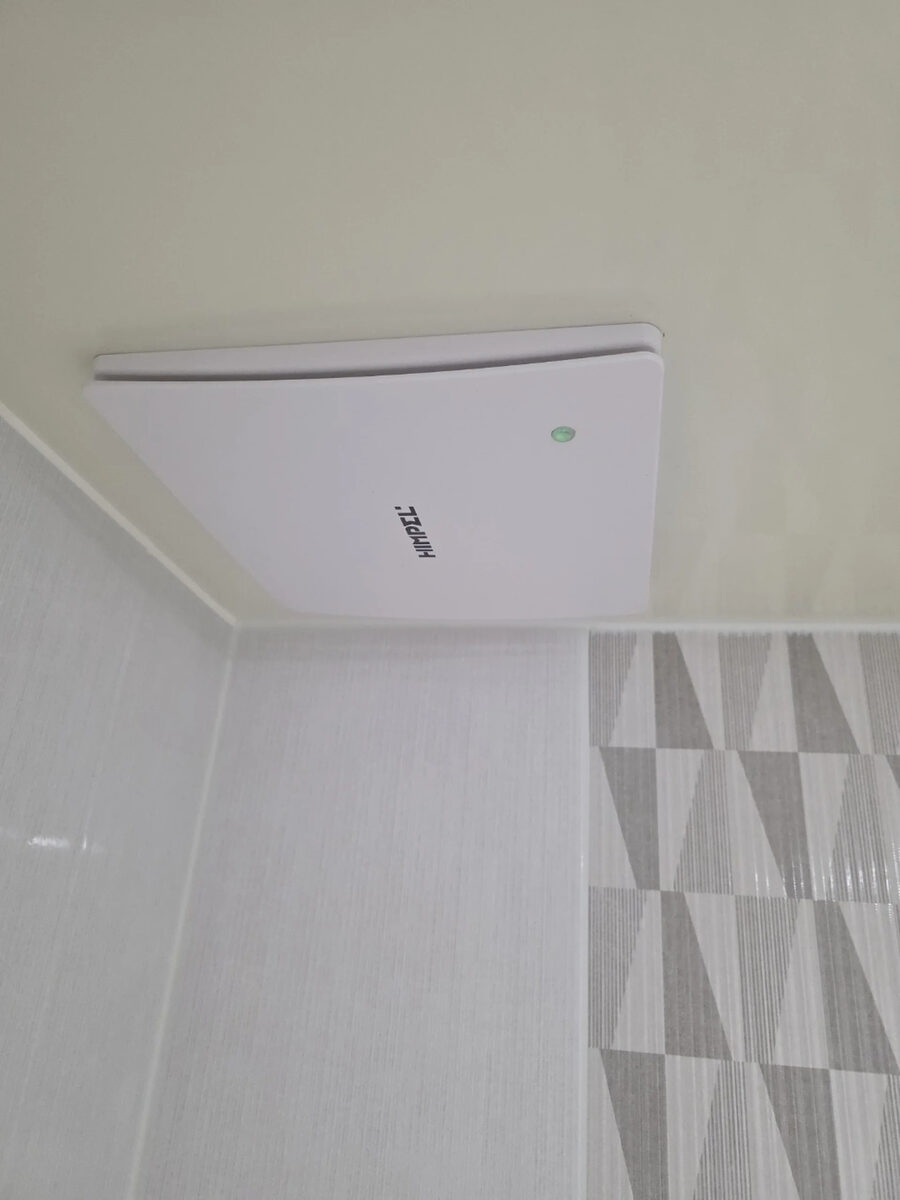

덕트 배관이 노출된 천장을 타일 벽면에 맞춰 환풍구 커버로 마감한 시공 후 사진
A2-1 AFTER

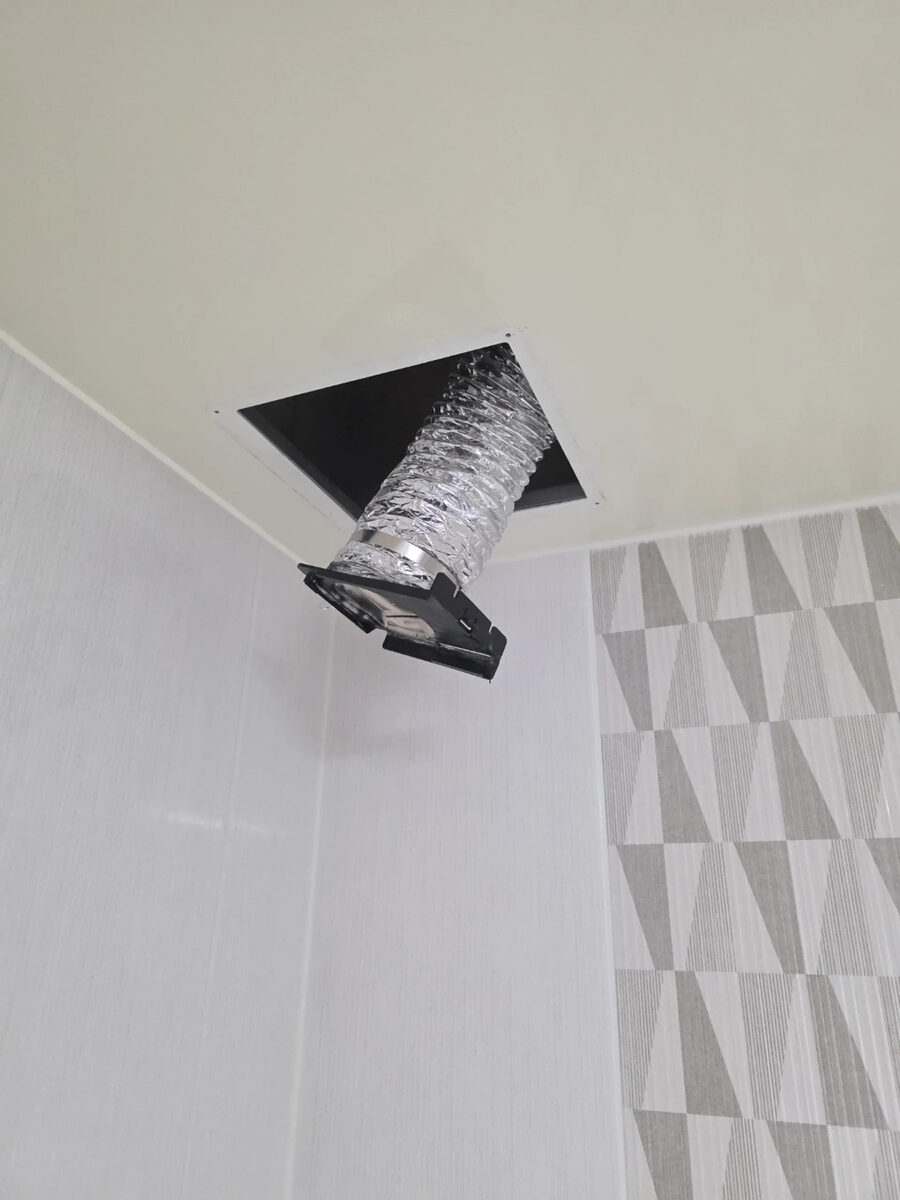

덕트 배관이 그대로 노출된 천장 시공 전 사진
A2-2 BEFORE
배관만 지나가는 미마감 천장 시공 전 사진
A2-3 BEFORE
배관만 지나가던 천장에 사각 환풍구 커버를 설치해 마감한 시공 후 사진
A2-4 AFTER

A2-1 / A2-2 : 덕트 배관이 그대로 노출된 천장을 타일 벽면에 맞춰 환풍구 커버로 마감했습니다.

A2-3 / A2-4 : 배관만 지나가는 미마감 천장에 사각 환풍구 커버를 설치해 마감했습니다.

A3

증상 진단 매트릭스: 소음 / 배기 / 냄새

소음, 배기력 저하, 냄새 역류는 증상만으로도 원인 범위를 좁힐 수 있습니다. 아래 표는 증상별로 어느 부위를 먼저 확인하는지 정리한 것이며, 실제 원인은 설치 환경과 사용 기간에 따라 달라질 수 있습니다. 작동 불량은 전원 연결 불량, 스위치 노후, 모터 수명 도래도 함께 봅니다.

증상별 확인 부위 매트릭스
증상날개·그릴 먼지모터 베어링브래킷 고정덕트 꺾임·막힘댐퍼·역류 방지외부 배기구
A3-1 소음주요 의심주요 의심주요 의심---
A3-2 배기 약함주요 의심함께 확인-주요 의심-함께 확인
A3-3 냄새 역류---함께 확인주요 의심주요 의심
A3-4 작동 불량-주요 의심----

여러 증상이 동시에 겹쳐 나타난다면 단순 청소만으로는 해결되지 않고 부품 교체나 본체 교체가 필요한 신호인 경우가 많습니다.

A4

AIR FLOW : 공기가 빠져나가는 길

공기 흐름은 실내에서 그릴, 환풍기 본체, 덕트, 댐퍼를 거쳐 외부로 빠져나가는 한 방향의 경로입니다. 이 경로 중 한 곳이라도 막히거나 헐거워지면 배기력이 떨어지거나 냄새가 역류할 수 있습니다.

  1. A4-1 INDOOR

    실내 / 그릴

    공기가 처음 빨려 들어가는 입구입니다. 그릴과 날개에 먼지가 쌓이면 흡입량이 줄어듭니다.

    • 먼지
    • 배기
  2. A4-2 UNIT

    본체

    모터와 날개가 공기를 밀어내는 부분입니다. 베어링 마모나 고정 브래킷 흔들림은 소음과 진동으로 나타납니다.

    • 소음
    • 진동
  3. A4-3 DUCT

    덕트

    본체에서 외부까지 공기가 지나가는 통로입니다. 꺾임, 막힘, 이탈이 있으면 배기가 약해집니다.

    • 배기
    • 꺾임
  4. A4-4 OUTDOOR

    댐퍼 / 외부

    댐퍼의 역류 방지 장치가 외부 공기와 냄새가 거꾸로 들어오는 것을 막아 줍니다.

    • 냄새
    • 역류

A4-A 설치 위치
덕트 길이와 배관 경로는 건물 구조에 따라 달라지지만 공기가 이동하는 기본 순서는 같습니다.

A4-B 규격
같은 규격이면 본체만 교체하고, 규격이 달라지면 설치 구멍과 덕트 연결부를 함께 조정합니다.

A4-C 역류
바람이 강하게 불 때도 냄새가 밀려 들어오지 않도록 댐퍼 상태를 함께 점검합니다.

A5

설치 위치별 기준: 천장 / 벽 / 유리벽

목재 천장에 삼각형 배기 구멍만 있던 시공 전 사진
A5-1 BEFORE
A5-1 CEILING

천장 설치

목재 천장에 삼각형 배기 구멍만 있던 자리에 같은 천장 원형 환풍기를 신설한 사례입니다. 천장형은 덕트가 천장 속을 지나가는 경우가 많아 구멍 위치와 덕트 경로를 먼저 봅니다.

확인: 구멍 크기, 덕트 경로, 전원 위치

A5-2 WALL

벽 설치

덕트 배관이 노출된 천장을 타일 벽면에 맞춰 환풍구 커버로 마감한 사례(A2-1, A2-2)가 이 유형입니다. 타일 면은 커버 크기와 마감 선을 먼저 맞춥니다.

확인: 커버 규격, 타일 마감선, 덕트 이탈

민무늬 유리벽에 환풍 설비가 없던 시공 전 사진
A5-3 BEFORE
A5-3 GLASS

유리벽 설치

민무늬 유리벽에 환풍 설비가 없던 상태에서 환풍기 설치를 완료한 사례(A1-2)입니다. 유리벽은 고정 방식과 배기 방향을 현장에서 확인한 뒤 진행합니다.

확인: 고정 방식, 배기 방향, 전원 위치

A6

교체 판단 기준

교체를 고려하는 신호

  • 청소 후에도 소음과 진동이 남는다 (모터 베어링 마모 가능성)
  • 덕트가 정상인데도 배기가 약하다 (제품 배기 용량 부족 가능성)
  • 냄새가 거꾸로 들어온다 (댐퍼 파손 또는 고정 불량 가능성)
  • 스위치와 전원을 확인해도 작동이 불안정하다 (모터 수명 도래 가능성)

방문 전에 미리 확인할 것

  • 기존 설치 구멍의 규격(가로·세로 또는 지름)
  • 덕트 연결 상태와 꺾임·이탈 여부
  • 전원 위치와 배선 노출 여부
  • 작동 시 소음이나 진동이 있는지
  • 설치 위치가 욕실, 주방, 업소 중 어디인지

A6-T 욕실·주방·업소 환풍기 차이

공간마다 다뤄야 하는 공기 상태가 달라 같은 기준으로 고르기 어렵습니다. 세 유형 모두 정기 청소와 점검이 필요하지만, 사용 목적에 맞는 제품을 고르면 이후 관리가 수월해집니다.

구분설치 환경배기량 성격관리 포인트
욕실습기가 많고 좁은 공간, 천장 매립형이 일반적습기 배출 위주로 꾸준히 작동곰팡이·습기로 인한 날개 오염 점검
주방조리 시 발생하는 열기와 냄새가 많은 공간순간적으로 강한 배기가 필요한 경우가 많음기름때로 인한 날개 정체와 후드와의 연동 확인
업소영업장 특성에 따라 넓은 면적이나 높은 사용 빈도장시간 연속 가동을 전제로 한 배기사용 빈도가 높아 정기적인 점검 주기 관리
A7

교체 과정

  1. 기존 제품 확인설치 구멍 규격과 덕트 연결 상태를 살펴봅니다.
  2. 전원 차단감전 사고를 막기 위해 해당 회로의 전원을 먼저 차단합니다.
  3. 기존 철거낡은 본체와 그릴을 분리합니다.
  4. 신규 제품 고정규격에 맞는 새 제품을 구멍에 맞춰 고정합니다.
  5. 배선 연결기존 배선 위치에 맞추어 전선을 연결합니다.
  6. 시운전 확인전원을 다시 연결해 작동과 소음, 배기 상태를 확인합니다.

단계마다 걸리는 시간은 현장 상황에 따라 다르며, 배선 연결과 시운전 확인 단계를 꼼꼼히 살펴야 재작업을 줄일 수 있습니다.

A8

시공 사례 4건

  • A8-1목재 천장 삼각형 배기 구멍

    같은 천장에 원형 환풍기를 신설했습니다. 사진은 A1-1(시공 후), A5-1(시공 전)입니다.

  • A8-2노출된 덕트 배관 천장

    타일 벽면에 맞춰 환풍구 커버로 마감했습니다. 사진은 A2-1, A2-2입니다.

  • A8-3배관만 지나가는 미마감 천장

    사각 환풍구 커버를 설치해 마감했습니다. 사진은 A2-3, A2-4입니다.

  • A8-4민무늬 유리벽

    유리벽에 환풍기 설치를 완료했습니다. 사진은 A1-2(시공 후), A5-3(시공 전)입니다.

A9

자주 묻는 질문

기존 규격과 다른 환풍기로 바꿀 수 있나요?

기존 규격과 다른 제품으로도 교체할 수 있지만, 설치 구멍을 새로 맞추거나 덕트 연결부를 조정하는 작업이 추가로 필요합니다. 규격이 달라지면 그릴이나 마감재까지 함께 바뀌는 경우가 많아 사전에 설치 구멍 크기와 덕트 위치를 확인한 뒤 진행하는 것이 안전합니다. 현장 상황에 따라 작업 범위가 달라질 수 있습니다.

역류 방지 기능은 기본으로 들어가나요?

제품에 따라 역류 방지 장치가 기본으로 달려 있는 경우와 별도로 확인해야 하는 경우가 있습니다. 댐퍼 부분의 역류 방지 기능은 외부 냄새나 바람이 거꾸로 들어오는 것을 줄여 주는 역할을 하므로, 교체 시 댐퍼 상태와 역류 방지 기능 유무를 함께 점검하는 것이 좋습니다.

타이머 스위치도 같이 설치할 수 있나요?

교체와 함께 타이머 스위치를 설치하는 것도 가능하며, 다만 이는 기존 배선을 그대로 쓰는 교체 작업과 달리 별도의 배선 작업이 필요할 수 있습니다. 스위치 위치와 배선 경로에 따라 작업 범위가 달라지므로 현장 확인 후 안내해 드립니다.

업소용 대형 환풍기도 가능한가요?

이런 설치는 가정용보다 큰 규격이나 높은 사용 빈도를 고려해야 하는 경우가 많아 먼저 설치 공간과 덕트 경로를 확인하는 과정이 필요합니다. 영업장 구조에 따라 배기 방식이 달라질 수 있으므로 현장을 확인한 뒤 적합한 제품과 시공 방법을 안내해 드립니다.

교체했는데도 소음이 계속되면 어떻게 하나요?

교체 후에도 소음이 계속된다면 제품 자체보다 고정 상태나 덕트 연결부의 흔들림이 원인일 수 있습니다. 브래킷 고정이 헐겁거나 덕트가 제품에 딱 맞게 연결되지 않은 경우 진동이 소음으로 이어질 수 있어, 고정 상태와 덕트 연결부를 다시 점검해 보는 것이 필요합니다.
