DRAINAGE LINE / FLOW SECTION
트렌치
트렌치는 업소 주방 바닥에 물이 고이지 않도록 바닥을 파서 배수로를 만들고 덮개(그레이팅)를 덮는 설비입니다. 바닥 구배와 방수층, 하수 연결 위치가 맞아야 물이 고이지 않고 냄새가 올라오지 않습니다.
현장 사진: 덮개와 배수로 정비 전후

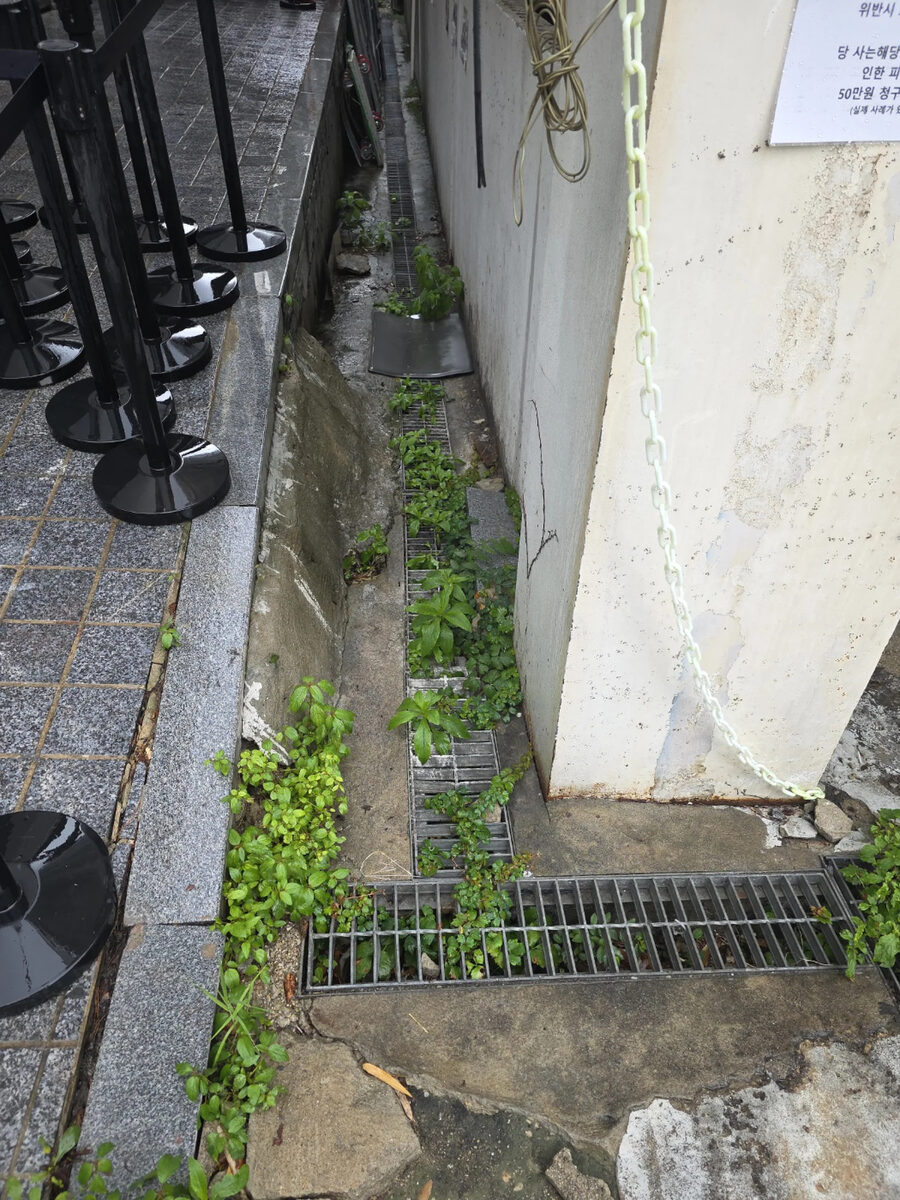

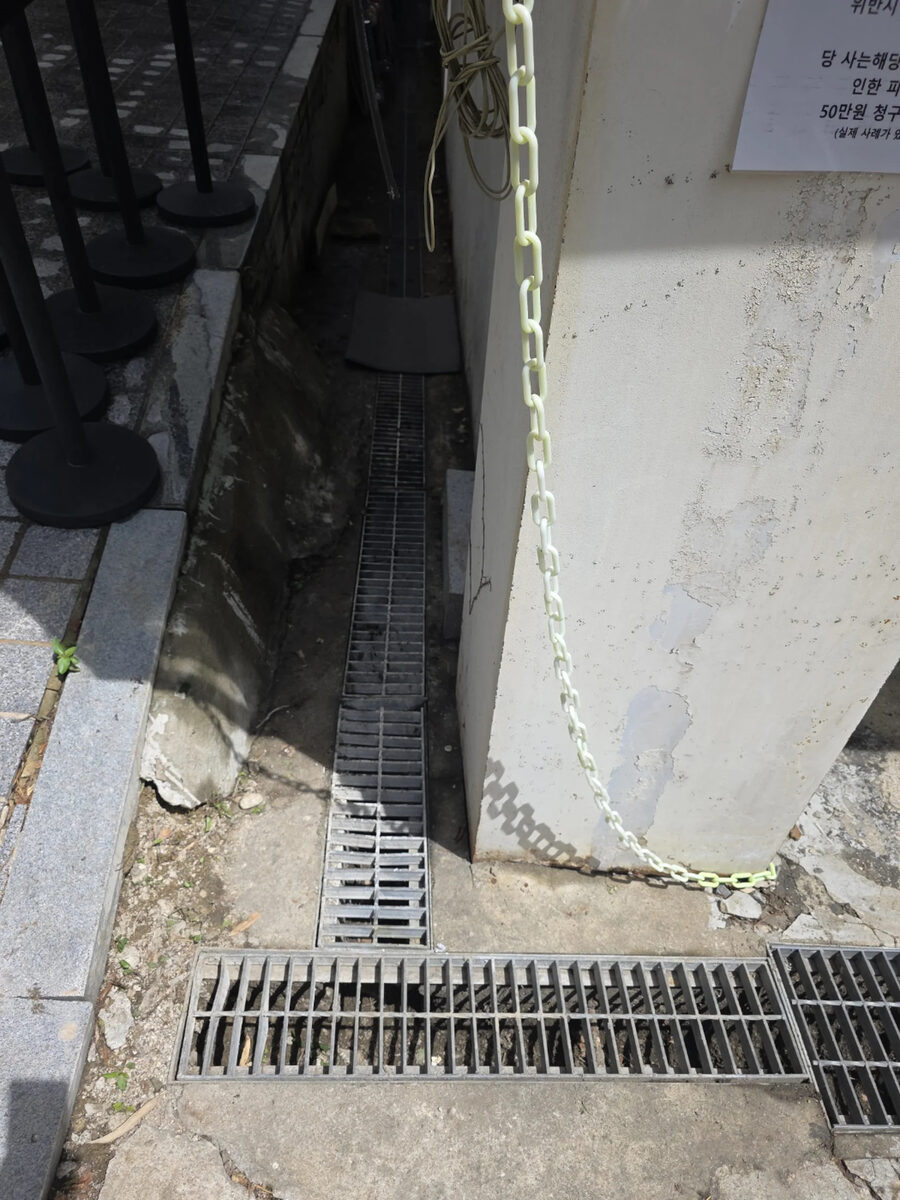

잡초와 이물질이 낀 트렌치 덮개 → 정비 후 깨끗해진 트렌치 덮개

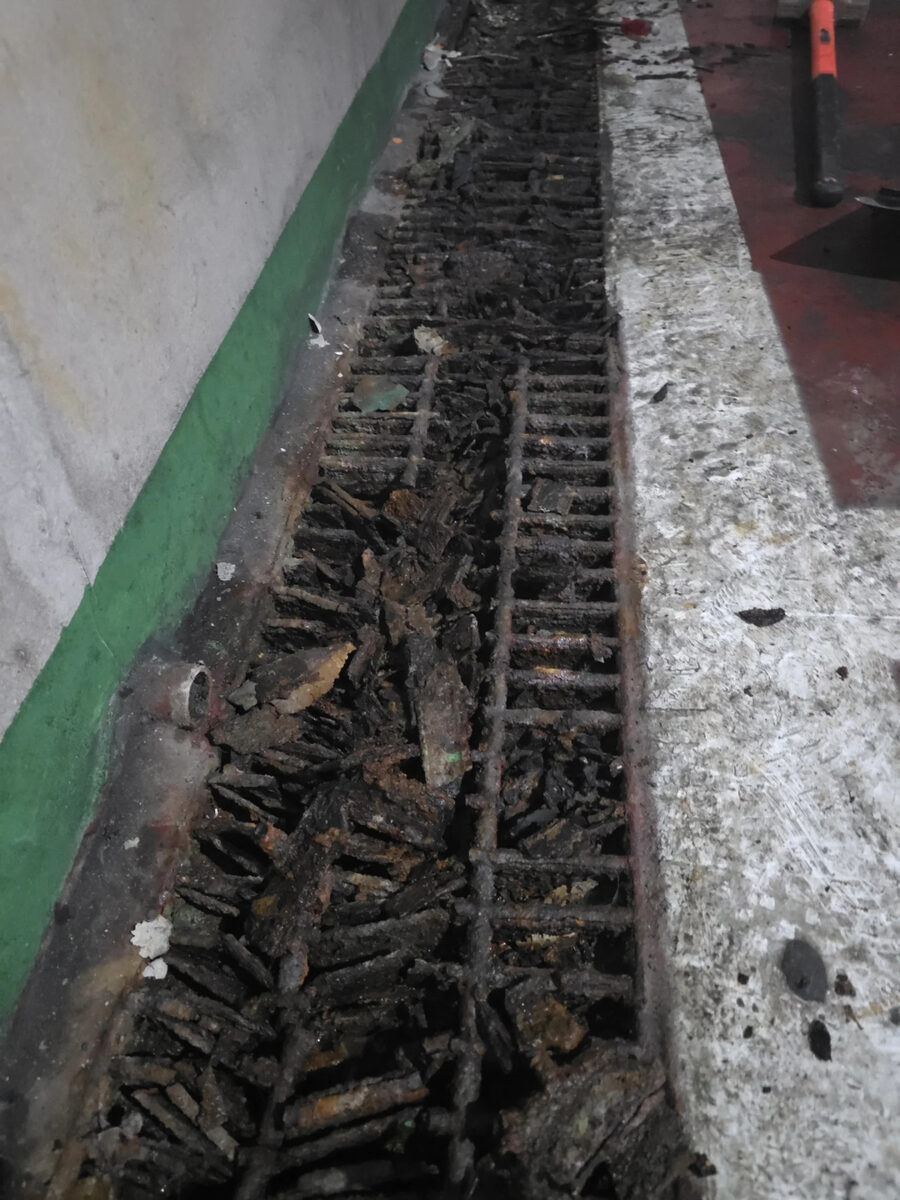

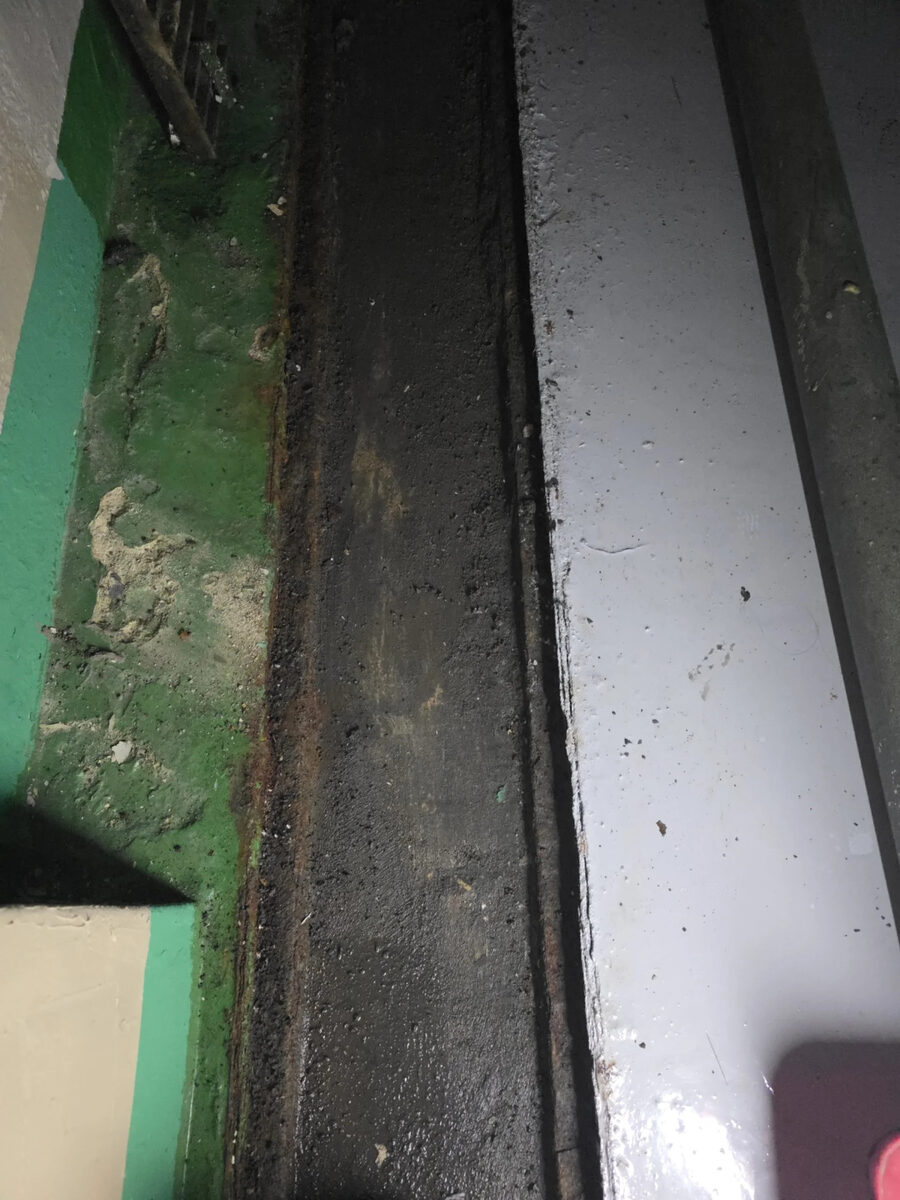

오래된 목재 덮개와 이물질이 쌓인 트렌치 → 덮개 철거 후 정리된 트렌치 바닥


덮개가 분리되어 쌓여 있는 트렌치 → 덮개 연속 설치가 끝난 트렌치
배수 문제: 물이 어디서 멈추는가
냄새와 막힘은 대부분 물이 고이거나 이물질이 쌓여서 생깁니다. 기울기가 부족한 구간이나 덮개 틈에 음식물 찌꺼기가 자주 끼는 자리에서 특히 심해지는 경우가 많고, 평소 관리 방법에 따라 발생 빈도가 크게 달라집니다. 물이 멈추는 위치를 먼저 찾으면 청소로 끝날 일인지 구조를 손봐야 하는 일인지 가려낼 수 있습니다.
- 덮개 위에서 물이 고임덮개 틈이 이물질로 막혔거나 덮개 주변 바닥 구배가 반대로 잡힌 경우입니다.
- 덮개 아래에서 물이 느리게 빠짐배수로 안쪽에 기름때와 찌꺼기가 쌓였거나 본체 기울기가 부족한 경우입니다.
- 냄새가 올라옴고인 물과 음식물 찌꺼기가 부패하거나, 하수 연결부 상태가 나빠진 경우를 의심합니다.
- 덮개가 흔들리거나 들뜸프레임이 변형되었거나 덮개 규격이 맞지 않는 경우로, 걸려 넘어질 위험도 있습니다.
물이 흐르는 순서
주방 바닥의 물은 아래 순서로 한 줄로 이어져 빠져나갑니다. 어느 한 칸이라도 막히거나 기울기가 어긋나면 그 앞 칸에서 물이 멈춥니다.
- 바닥 유입세척수, 조리 배수가 바닥으로 흐름멈춤: 바닥 구배가 반대
- 덮개 통과그레이팅 틈으로 물이 들어감멈춤: 틈에 찌꺼기
- 배수로 본체홈 안으로 모여 흐름멈춤: 기름때 누적
- 구배 이동한쪽으로 기울어 낮은 쪽으로 이동멈춤: 기울기 부족
- 하수 연결배관 접속부로 넘어감멈춤: 접속부 막힘, 냄새
- 배출건물 하수로 빠져나감멈춤: 관할 기준 확인 필요
바닥 속 구조
주방 트렌치는 바닥 슬래브 위에 여러 층을 쌓아 만드는 구조물입니다. 맨 아래 슬래브부터 방수층, 배수로 본체, 덮개, 마감 타일까지 순서대로 시공해야 물이 새지 않고 배수가 원활합니다. 층마다 두께와 기울기가 달라 순서를 바꾸면 하자가 생기기 쉽습니다.
- 마감 타일주방 바닥 표면을 마감하는 층으로, 미끄럼과 배수 방향에 영향을 줍니다.
- 덮개사람과 이물질을 걸러 주는 그레이팅으로, 청소를 위해 들어 올릴 수 있어야 합니다.
- 배수로 본체물이 흘러가는 통로로, 기울기를 두어 한쪽 하수구로 모이게 만듭니다.
- 흐르는 물배수로 바닥은 한쪽으로 완만하게 기울어야 고인 물 없이 빠집니다. 기울기가 부족하면 물이 고이고, 지나치게 크면 덮개가 흔들릴 수 있습니다.
- 방수층(점선)물이 슬래브 아래로 스며들지 않도록 막아주는 막입니다.
- 슬래브건물의 기초 바닥으로, 배수로 전체를 떠받치는 가장 아래층입니다.
덮개 고르기
덮개는 재질과 하중, 청소 편의성을 함께 따져야 오래 씁니다. 스테인리스는 부식에 강하고 무게가 가벼워 자주 여닫는 주방에 적합하고, 주철 덮개는 무겁고 튼튼해 카트나 대차가 자주 지나는 구간에 주로 쓰입니다.
- 재질스테인리스, 주철, 아연도금강 등이 있으며 위생과 부식 저항성을 함께 고려해 고릅니다.
- 하중사람만 다니는 구간과 카트·대차가 지나는 구간은 견뎌야 하는 무게가 달라 구간별로 규격을 나눠 고르는 것이 좋습니다.
- 청소 편의덮개를 손으로 들어 올려 안쪽을 닦을 수 있는 구조인지, 틈새에 이물질이 끼기 쉬운 형태인지 확인합니다.
- 미끄럼표면에 미끄럼 방지 무늬가 있는지, 물기가 있을 때도 안전하게 디딜 수 있는지 살펴봅니다.
작업 범위: 청소, 교체, 신설 판단표
신설과 교체는 작업 범위와 영업에 미치는 영향이 다릅니다. 신설은 바닥을 새로 뚫고 배수로 공사를 처음부터 진행하는 작업이고, 교체는 기존 구조를 살리면서 덮개나 상부만 손보는 작업입니다. 아래 표는 증상으로 대략의 방향을 가늠하는 기준이며, 본체 손상 여부는 육안으로 확인하기 어려워 현장 점검이 필요합니다.
| 구분 | 이런 상태라면 | 작업 범위 | 영업 영향 / 확인 |
|---|---|---|---|
| 청소 / 정비 | 덮개와 본체는 온전한데 찌꺼기가 끼어 물이 느리게 빠지고 냄새가 남 | 덮개 분리, 안쪽 이물질 제거, 물 흘려 통수 확인 | 짧은 시간 내 가능. 청소 뒤에도 물이 고이면 구배를 의심 |
| 덮개 교체 | 덮개가 부식·변형·파손되었거나 낡은 목재 덮개이고 본체는 그대로 | 기존 본체는 유지하고 덮개나 상부만 규격에 맞게 교체 | 상대적으로 짧음. 덮개 규격과 기존 프레임 상태 확인 |
| 신설 / 재시공 | 정비해도 물이 계속 고이거나, 구배가 맞지 않거나, 방수·하수 위치에 문제가 있음 | 바닥 해체, 배수로 새로 설치, 방수와 타일 마감 | 범위가 넓어 중단 기간이 길어질 수 있음. 하수 연결과 구배 재설계 필요 |
덮개만 상하거나 이물질이 많이 쌓인 경우에는 트렌치 덮개 교체만으로 해결되는 경우도 있습니다. 하수 연결을 변경하는 공사는 지역과 건물 여건에 따라 확인해야 할 기준이 다를 수 있으므로 사전에 관할 기관이나 관리사무소에 확인해 보는 것이 좋습니다. 방수층이 훼손된 상태로 마무리하면 아래층 누수로 이어질 수 있어 방수 상태를 꼼꼼히 점검해야 합니다.
시공 사례: 사진으로 보는 판단
위 현장 사진은 세 곳의 서로 다른 상태입니다. 같은 트렌치라도 상태에 따라 방향이 달라진 과정을 정리했습니다.
- P01덮개 정비 사례
잡초와 이물질이 낀 덮개를 정비해 깨끗하게 바꿨습니다. 구조 자체보다 방치된 이물질이 문제였던 경우로, 청소와 정비 쪽 판단입니다.
- P02덮개 철거와 바닥 정리 사례
오래된 목재 덮개와 이물질이 쌓인 트렌치에서 덮개를 철거하고 바닥을 정리했습니다. 낡은 덮개를 새로 맞추기 전 단계로, 교체 쪽 판단입니다.
- P03덮개 연속 설치 사례
분리되어 쌓여 있던 덮개를 트렌치 전 구간에 연속으로 설치해 마무리했습니다. 구간별 규격과 이음을 맞추는 작업입니다.
관리: 냄새와 막힘을 줄이려면
영업 종료 후 짧은 점검만으로도 막힘 빈도가 크게 줄어듭니다. 아래 기준을 일과에 넣어 두면 큰 공사로 이어지기 전에 이상을 알아챌 수 있습니다.
하면 좋은 것
- 영업 종료 후 덮개를 들어 올려 안쪽 이물질 걷어내기
- 기름기가 많은 음식물은 걸러서 따로 버리기
- 정기적으로 물을 흘려보내 배수 상태 확인하기
피해야 할 것
- 덮개를 장시간 열어 두어 이물질이 굳게 방치하기
- 큰 음식물 찌꺼기를 그대로 흘려보내기
- 배수로 위에 물건을 쌓아 기울기를 막기
비용 요소
트렌치 공사는 현장마다 조건이 달라 고정된 금액을 정해 둘 수 없습니다. 아래 항목이 비용을 가르는 요소이며, 현장 확인 후 범위가 정해져야 안내할 수 있습니다.
- 규격과 길이배수로의 폭, 깊이, 전체 길이와 덮개 개수에 따라 달라집니다.
- 덮개 재질스테인리스, 주철 등 재질과 하중 등급에 따라 자재 선택이 달라집니다.
- 철거 범위기존 바닥과 낡은 구조물을 어디까지 걷어내는지에 따라 작업량이 달라집니다.
- 방수와 마감방수층 보수 여부, 타일 색과 질감을 맞추는 정도가 영향을 줍니다.
- 배관과 하수 연결하수 연결 위치 변경이 필요한지, 업소용싱크대 배관을 함께 손볼지에 따라 달라집니다.
- 접근성과 일정자재 반입 동선, 영업 시간 조정, 야간 작업 여부가 영향을 줍니다.
자주 묻는 질문
영업을 하면서 트렌치 공사를 할 수 있나요?
영업 시간을 피해 진행하는 경우가 많습니다. 대부분 매장은 영업이 끝난 밤 시간대나 정기 휴무일에 맞춰 작업 일정을 잡아 매출에 미치는 영향을 줄입니다. 다만 바닥 해체 범위가 넓은 경우에는 하루 이상 영업을 조정해야 할 수도 있으니 현장 확인 후 일정을 상의하는 것이 좋습니다.
덮개만 교체할 수도 있나요?
네, 기존 구조가 온전하면 덮개만 교체하는 것도 가능합니다. 본체가 그대로 남아 있고 손상이 덮개 쪽에만 있는 경우 전체를 뜯지 않고 규격에 맞는 덮개로 바꿀 수 있습니다. 다만 기존 프레임이 변형되었거나 규격이 달라졌다면 함께 손봐야 할 수 있습니다.
트렌치에서 냄새가 나는 이유는 무엇인가요?
대부분 물이 고이거나 이물질이 쌓여서 냄새가 올라옵니다. 기울기가 부족해 물이 잘 빠지지 않거나 덮개 틈에 음식물 찌꺼기가 끼어 있으면 시간이 지나며 냄새가 심해집니다. 정기적으로 덮개를 들어 올려 안쪽을 청소하면 상당 부분 줄일 수 있습니다.
업소용싱크대와 동시에 시공할 수 있나요?
네, 주방 개선 공사를 함께 진행하면 효율적인 경우가 많습니다. 바닥을 여는 김에 배수로와 업소용싱크대 배관을 같이 손보면 별도로 공사할 때보다 동선을 줄일 수 있습니다. 다만 두 작업의 일정과 범위를 미리 함께 정리해야 혼선이 없습니다.
시공 후 언제부터 사용할 수 있나요?
방수와 마감재가 충분히 마른 뒤부터 사용하는 것이 안전합니다. 날씨와 자재 종류에 따라 건조에 필요한 시간이 달라지므로 현장에서 안내하는 시점까지는 물을 흘리지 않는 것이 좋습니다. 무리하게 일찍 사용하면 방수층이나 마감재가 손상될 수 있습니다.
